トランジスタ式ミニワッターpart2終段の製作方法

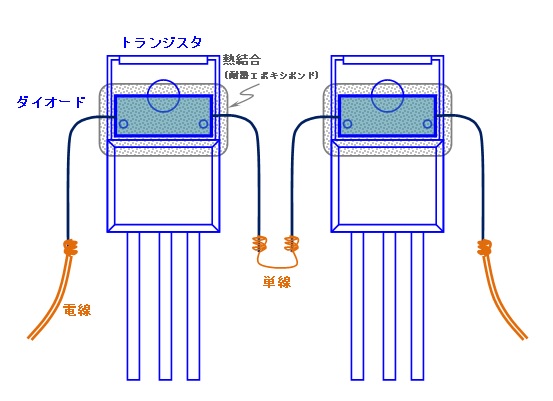

ぺるけさんのトランジスタ式ミニワッターpart2〔タカス基板バージョン〕終段トランジスタとダイオードの取付けはこのようにしている。
※図は、Word2007で作成
- トランジスタの取付け間隔は、基板設計パターンと整合するよう注意する。
- あらかじめ、この組み合わせ状態を製作してから基板へ取付ける。
熱結合を順守できるし、基板スペースもそれほど占有しない。
※Part5でこの構造は注意を要す。
ダイオード・トランジスタの密結合により、出力段トランジスタのアイドリング電流が減少し、バイアス位置が変わる。
特にpart5では、ぺるけさん設計の特性を維持するためには、ダイオードの再選定或いはトランジスタのアイドリング電流調整が必要となる。
「オーディオ自作ヘルプ掲示板」を参照。
