基板確認作業の安全性を考慮したパターン図
ミニワッターpart5 15V版（19V版の基板レイアウト）が出来上がったので、後から気付いたことなどをパターン図へ反映しておくこととした。2台目製作に向けて。

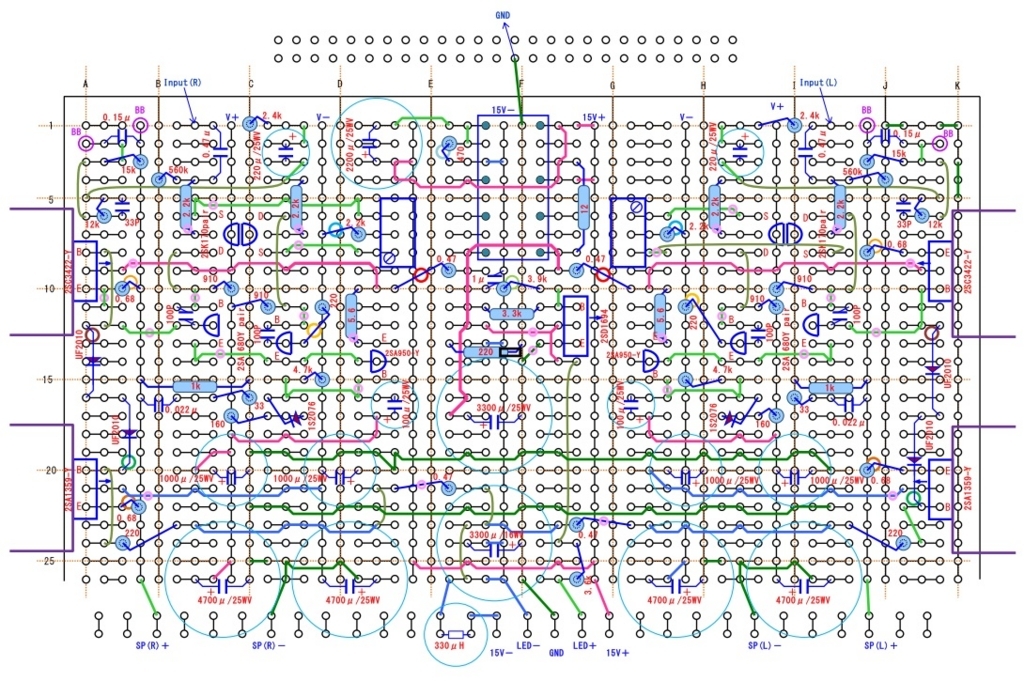

- トランジスタとFET、ダイオードの各端子電圧を基板面のジャンパ線で測定できるようにした。また、ぺるけさんの設計図に記載の電圧確認部位についても対応した。 ⇒図中のピンク丸印がそれである。
- 安全な電圧確認を考慮した抵抗器の取付けを、実態図風に表記した。
- 電源（V＋、V－）、GND、BBの各ラインに接続する抵抗器のリードは、短い方をこのラインに接続することとした。これは、テスタ棒が誤って別の部品リードに触れても大きな障害に至らないように考慮したものである。
――ぺるけさんの▲●■大人の自由空間▲●■ 「オーディオ自作ヘルプ掲示板」の2018年 5月21日(月)投稿で、2SA950-Y周辺で短絡ミスをおかしてしまったご様子の記事があり、このような障害の起き難い基板を目指そうと考えた次第――
https://8604.teacup.com/very_first_tube_amp/bbs?page=3&
